  • 栈板动力辊筒输送线

    所属分类:自动流水线系列

    咨询电话:18071028058

    在线咨询

  • 产品概述
  • 规格参数
  • 产品图片
  • 产品视频
  • 售后服务
  • 说明书下载
滚筒流水线可分为:动力滚筒线、无动力滚筒线、积放式滚筒线;其结构形式可分为:直线式、斜坡式、分体式、弯道式、混合式,滚筒材料有金属滚筒(碳钢和不锈钢)、PVC滚筒,包胶滚筒等,可根据不同的需求选择对应的滚筒,机架结构:碳钢烤漆和铝合金型材结构。

  滚筒输送机/滚筒输送线/滚筒流水线适用于各类箱、包、托盘等件货的输送,能够输送单件重量很大的物料,或承受较大的冲击载荷,具有输送量大,速度快,运转轻快,能够实现多品种共线分流输送的特点。

  结构形式:按驱动方式可分为动力滚筒输送机和无动力滚筒输送机,按布置形式即可分为水平输送滚筒滚筒输送机、倾斜输送滚筒输送机、转弯滚筒输送机、伸缩滚筒输送机等,还可以客户要求特殊设计,以满足各类客户的要求。

  机身材质:碳钢、不锈钢、铝型材;

  滚筒材质:PVC、碳钢镀锌、不锈钢、包胶;

  驱动方式:减速电机驱动、电动滚筒驱动;

  传动方式:单链轮、双链轮、O型皮带、平面摩擦传动带、多楔带等;

  设备特点里添加:动力滚筒线设计时应考虑链条抗拉强度,单线不宜太长;

  角度:30度-180度;

  设备特点:

  1.能够输送单件重量很大的物料,或承受较大的冲击载荷。

  2.结构形式多样,滚道线按驱动方式可分为动力滚道线和转弯输送滚道线,按布置形式可分为水平输送滚道线、倾斜输送滚道线和转弯输送滚道线。还可按客户要求特殊设计,以满足各类客户的各种要求。

  3.滚道线之间易于衔接过渡,可用多条滚道线及其它输送设备或专机组成复杂的物流输送系统,完成多方面的工艺需要。

  4.可采用积放滚筒实现物料的堆积输送。

  5. 结构简单,可靠性高,使用维护方便。

  5.滚筒输送线之间易于衔接过滤,可用多条滚筒输送线及其它输送机或专机组成复杂的物流输送系统,完成多方面的工艺需要。可采用积放滚筒实现物料的堆积输送,可靠性高,使用维护方便。不同驱动形式的滚筒输送线来满足要求。

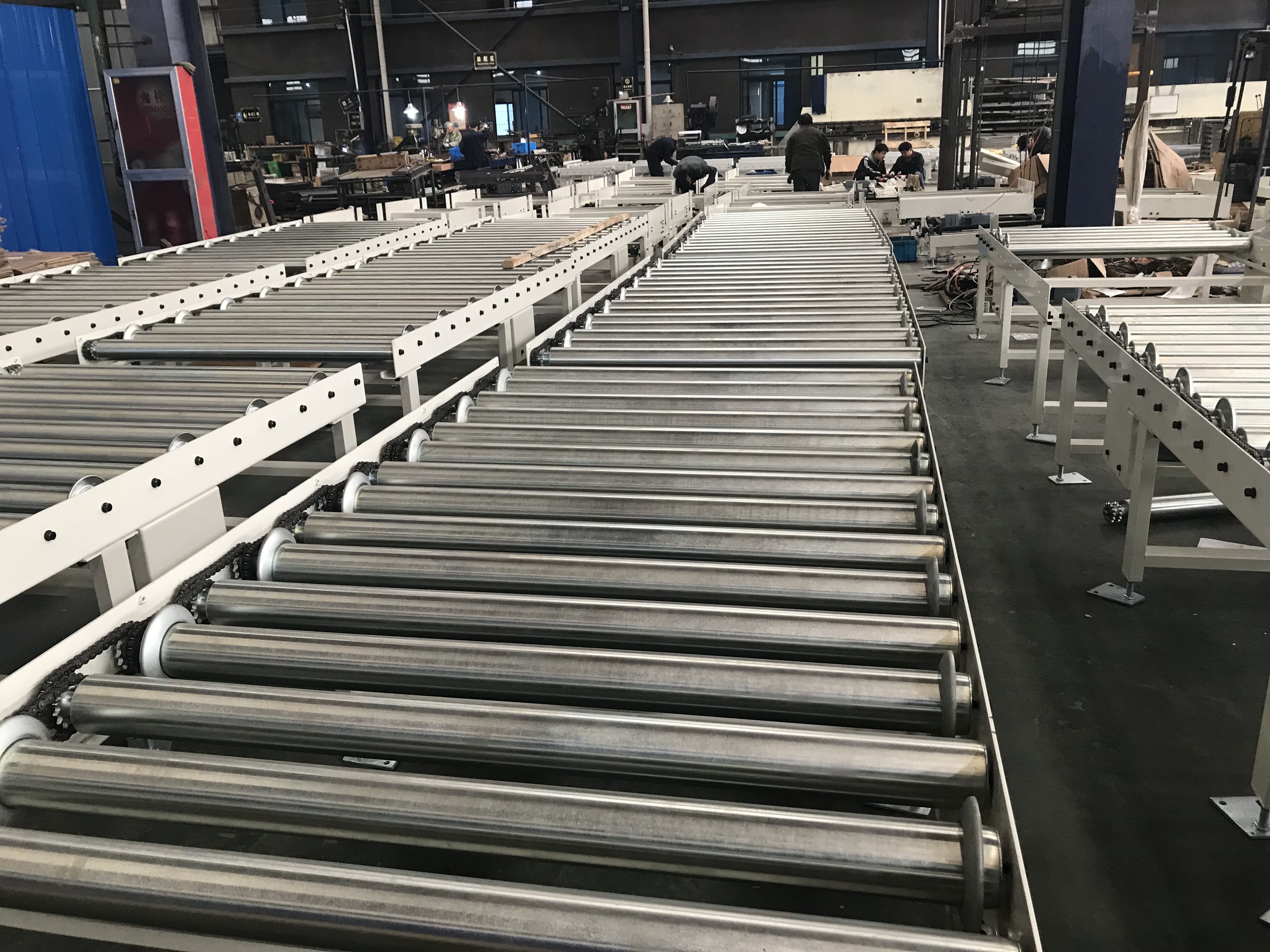

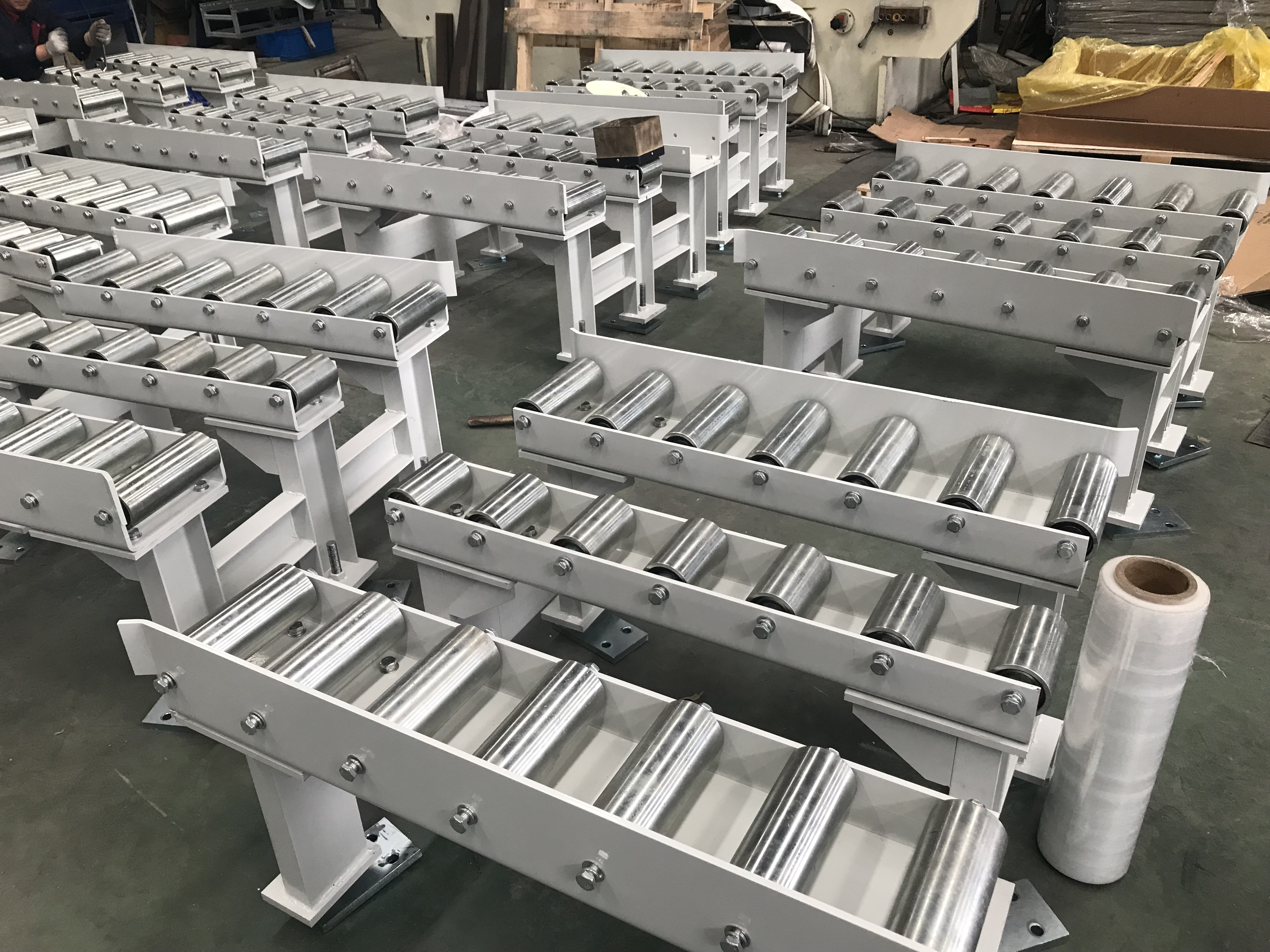

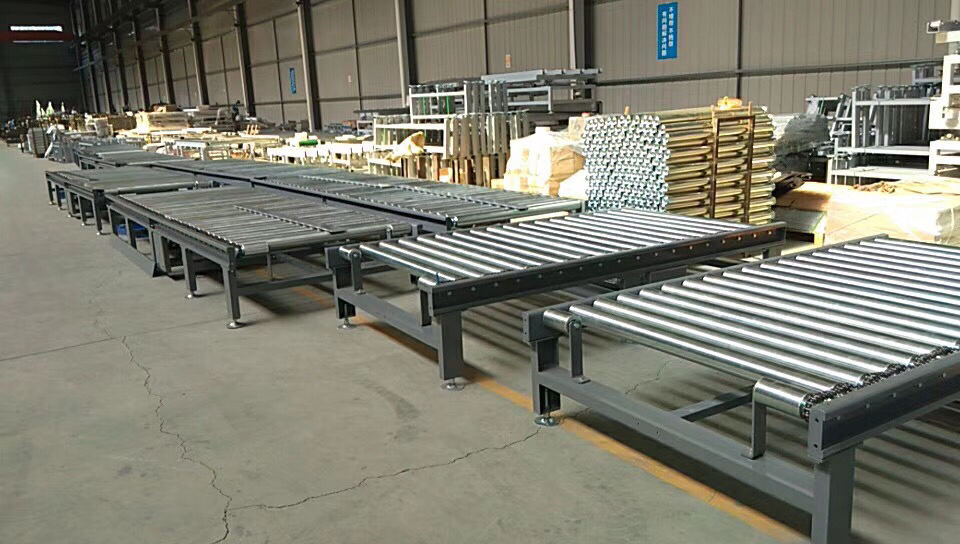

       工厂实拍




      1.标准滚道线内宽度为200、300、400、500、600、700、800、1000、1200mm等,也可按客户需求采用其它特殊规格。

  2.转弯滚道线标准转弯内半径为R600、R900、R1200mm等,也可按客户需求采用其它特殊规格。

  滚筒流水线滚筒技术参数:

  滚筒直径: 25mm—200mm

  滚筒长度:50mm—2500mm

  回转机中心最小回转半径:900mm

  输送速度:0.5m--30m/min

  输送物品重量:根据客户要求选择适合的滚筒

  工作环境温度:-20—120°C

  按驱动方式可分为动力滚筒线和无动力滚筒线,按布置形式可分为水平输送滚筒线、倾斜输送滚筒线和转弯滚筒线。还可按客户要求特殊设计,以满足各类客户的要求。

  规 格:

  滚筒线内宽度为100mm—1500mm。也可按客户需求采用其它特殊规格。转弯滚筒线标准转弯内半径为R600、R900、R1200mm等,也可按客户需求采用其它特殊规格。直段滚筒所用的滚筒直径有Ø38mm、Ø50mm、Ø60mm、Ø76mm、Ø89mm等。

  滚筒机请确认以下参数:

  1、设备的长度、宽度和高度。

  2、所输送物件的基本情况。

  3、输送机的传输速度。

  4、有无特殊工作环境上的要求。

  5、其他特殊定制要求。

  ●机架材质:碳钢、不锈钢、铝合金等。

  ●辊筒材质:镀锌、镀铬、包胶、不锈钢等。

  ●输送方式:单链输送、双链输送等

注:也可以按实际要求非标订做。

(首张) (上一张) 【 1 】(下一张) (尾张)

武汉科博莱包装所售产品均遵守国家三包规定;为消费者提供高质量服务保障;阔博包装制定了一系列为顾客提供从计划、设计、工地勘察、设备安装调试、维保等售前、售后服务的具体内容,真正做到一流的产品、一流的服务。


为保证设备始终运行在最佳状态,使客户用得放心、满意,阔博公司提供优质的配件及训练有素的维修人员,为顾客提供迅速及时和优良的维保及紧急维护售后服务。具体售后服务内容如下:


服务承诺 Service Promise
科博莱包装所售产品均为正品,如有任何问题可与我们客服人员联系,我们会在第一时间跟您沟通处理。我们将争取以最低的价格、最优的服务来满足您最大的需求。


交货、安装调试期 Delivery, installation and commissioning stage
免费指派专门的售后服务人员,到达现场指导客户安装调试。


质保期 Warranty period

壹年。自验收合格之日起计算;保修期内所有因质量或非自然磨损而导致的零件更换由我方负责免费更换;保修期内所有包括自然磨损及质量问题导致的修理免工时费。


运输 Transport

货物运输及运输安全由乙方负责,合同总价中已包含运保费。


包装 Packing

整车发运,木制托盘,缠绕膜包装。


卸货及搬运 The unloading and handling

乙方负责卸货,甲方安排人员及叉车协助卸货。


安装调试 Installation and commissioning

1、乙方应在设备发运前,以书面形式通知甲方:发货日期、预计到货日期、甲方需准备事宜等。
2、乙方安装人员跟随设备到达甲方安装现场指导卸货、免费进行设备安装调试和甲方操作人员培训。
3、甲方在现有条件下,应为乙方安装调试提供帮助。甲方提供辅助工具协助安装并提供一般工具。
4、乙方安装人员在安装期间严格遵守甲方工厂的相关规定,如需加班,应征得甲方书面同意。


培训及售后服务 Training and after sale service
1)乙方负责设备的安装调试,并对甲方操作管理人员进行操作和维修等培训,并确保甲方操作人员能够独立、熟练的对设备进行操作和维修保养。
2) 甲方向乙方购买备件,乙方在需要时安排技术服务。乙方接到甲方要求提供服务的电话或传真后,2小时内做出响应,96小时内派出合格的服务人员到达甲方设备使用现场。


技术标准 Technical standard
1. 乙方保证本合同所指明的设备其原材料符合国家标准,并且保证质量及遵守技术协议书中所定的工艺标准和参数,乙方提供质量保证书。
2. 乙方设备应严格按照甲乙双方签订技术协议规定的要求制做。各方如需改动,均需征得对方的同意,并以出书面形式,双方签字确认。
3. 产品制造、安装标准:见技术协议


温馨提示 Reminder
由于部分产品包装更换较为频繁,因此您收到的货品有可能与图片不完全一致,请您以收到的商品实物为准,同时我们会尽量做到及时更新,由此给您带来不便多多谅解,谢谢!
